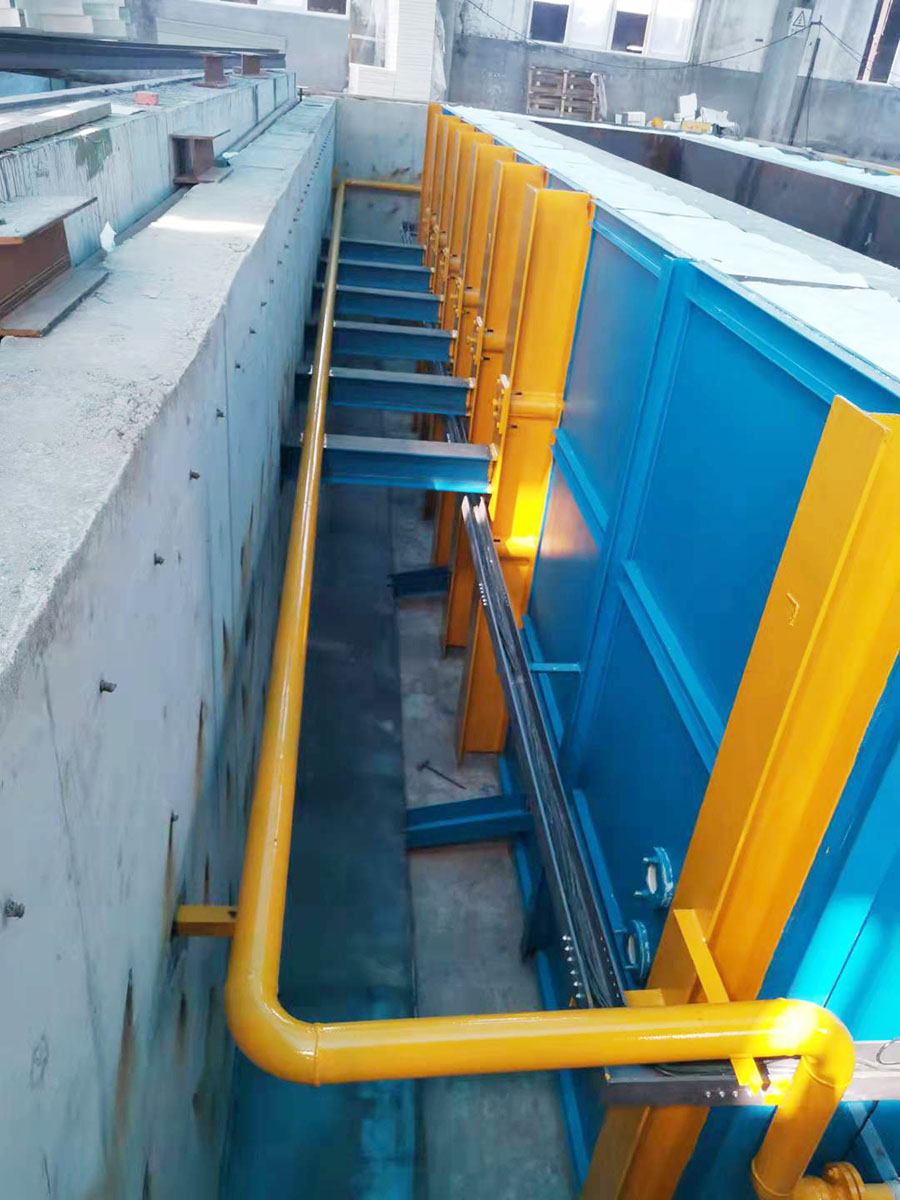

在热浸镀锌炉窑系统中，锌锅两侧的不锈钢顶锅棒是保障锌锅结构稳定、防止变形的关键支撑构件。顶锅棒专为锌锅侧部受力特性设计，长期贴合锌锅侧壁实现精准支撑，核心解决锌锅在高温、重载工况下因“侧部应力集中”导致的鼓包、倾斜等变形问题，是维持炉窑连续安全运行的重要保障。

一、主要作用-锌锅侧部的“应力平衡器”

　　热浸镀锌锌锅在工作时，内部承载440-460℃的熔融锌液，侧壁需承受两重应力：一是锌液的侧压力（按锌液深度计算，每米深度产生约6.9kPa的压力，大型锌锅侧壁最大承受压力可达30kPa以上）；二是锌锅自身因高温产生的热胀应力（锌锅钢板在450℃时热膨胀量约为0.5%）。若仅依靠锌锅自身刚性抵抗这些应力，易出现侧壁中部鼓包、上下端与炉窑连接部位变形等问题，进而导致锌液液位不均、工件浸锌质量波动，甚至引发锌液渗漏风险。

　　当锌锅因高温热胀或锌液压力产生变形趋势时，顶锅棒会形成反向支撑力，将锌锅的侧部变形量控制在0.5mm以内，远低于行业允许的2mm变形标准，有效避免锌锅鼓包、开裂等结构性损伤。

　　特别在锌锅更换新锌锭或工件批量浸锌导致锌液液位剧烈变化时，顶锅棒能快速平衡侧压力波动，防止瞬间应力冲击导致的突发变形，为锌锅提供动态保护。

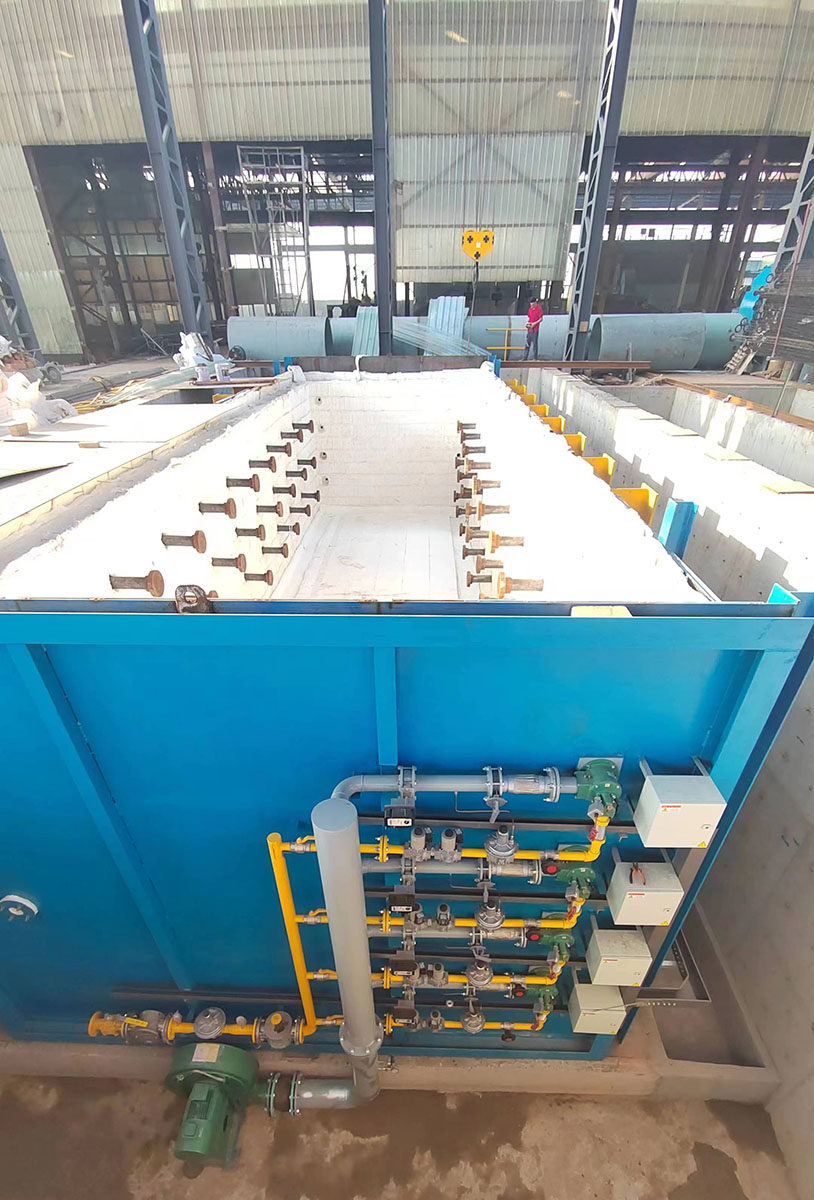

　　锌锅两侧的不锈钢顶锅棒通过“多点对称支撑”的方式，将锌锅侧壁的向外扩张应力转化为顶锅棒的抗压应力，实现应力平衡。

二、结构与材质特性：适配高温重载的专属设计

　　顶锅棒的结构与材质具有“抗高温、抗腐蚀、强抗压、适配侧部支撑”四大核心需求。

　　1.结构

　　杆体：实心抗压结构。杆体采用φ80-120mm的实心不锈钢棒，长度根据炉窑宽度与锌锅尺寸定制，确保在承受3-5吨横向压力时无弯曲变形。

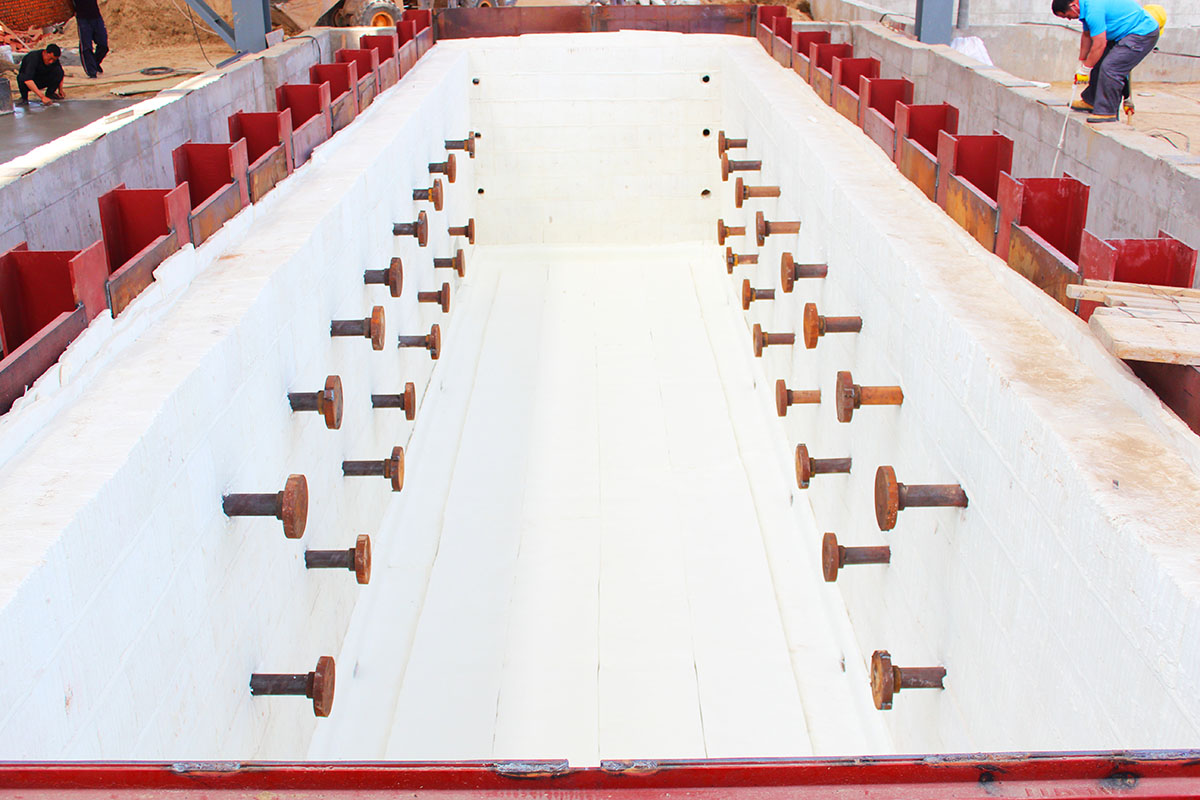

　　锌锅接触端：圆盘直径300mm，厚度40mm。圆盘与锌锅底部的接触贴合度更高，能有效抵抗水平方向的剪切力，减少支撑棒的偏移风险；圆盘的平面接触特性可避免支撑棒因受力不均出现 “单点倾斜”，确保多根支撑棒同步承载、受力均衡，防止锌锅因支撑失衡引发的倾斜、漏锌隐患；圆盘的大接触面积具有一定的 “容错性”，即使锌锅底部存在轻微变形，圆盘仍能保持稳定接触，避免支撑棒因锅体变形出现 “悬空” 或 “局部承压”。

　　2. 材质

　　考虑到工作环境同时接触高温锌蒸气（460℃以上）与炉窑内的腐蚀性气体，普通碳钢易出现高温氧化与腐蚀，因此必须采用专用不锈钢材质310S，其材质优势体现在以下三点：

　　-优异的耐高温性能：310S不锈钢的连续使用温度可达1150℃，远高于锌锅侧壁的最高温度（500℃），在炉窑高温环境下不会出现氧化皮脱落或强度下降，长期使用后抗拉强度仍能保持在520MPa以上。

　　-强抗腐蚀能力：含25%铬、20%镍的成分设计，使其在锌蒸气、酸性气体环境下能形成稳定的氧化铬保护膜，有效抵抗腐蚀介质侵蚀，使用寿命是普通碳钢的3-4倍。

　　-良好的高温力学性能：在450℃工作温度下，310S不锈钢的屈服强度仍保持在200MPa以上，具备优异的抗蠕变性能，避免长期承受横向压力导致的缓慢变形，确保支撑精度稳定。
